Teknik Duplexing

Membuat Duplexing

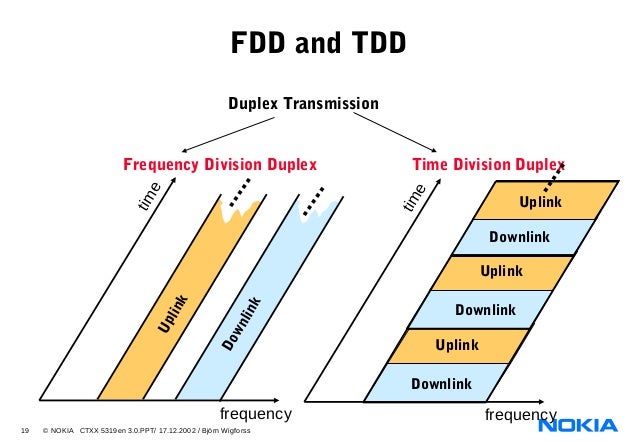

Duplexing dapat dilakukan dengan tiga cara yaitu FDD,TDD dan WDD.

• Frequency Division Duplex (FDD)

FDD mempunyai kemampuan untuk menyelenggarakan suatu komunikasi yang simultan antara mobile station dengan base station. Untuk keperluan ini maka FDD menyediakan dua band frekuensi sebagai channel yang terpisah untuk masing-masing pengguna. Satu band frekuensi digunakan untuk melayani trafik dari base station ke mobile station yang dikenal dengan sebutan forward band, satu band lagi digunakan unuk melayani trafik dari mobile station ke base station, yang biasa disebut dengan reverse band. Suatu base station menggunakan dua antenna yang terpisah, yaitu antenna untuk keperluan transmisi dan satu antenna lagi yang digunakan untuk keperluan penerimaan sinyal. Penggunaan dua antenna yang terpisah pada base station diperlukan untuk mengakomodasi dua channel yang terpisah.
Sedangkan pada mobile station hanya menggunakan satu antenna yang difungsikan baik untuk keperluan transmisi ataupun untuk keperluan penerimaan sinyal. Karena hanya menggunakan sebuah antenna saja untuk menghandle dua kepentingan yang berbeda maka pada mobile station menggunakan suatu alat yang dinamakan duplexer. Duplexer ini diletakkan didalam mobile unit yang digunakan untuk mengaktifkan antenna yang sama agar dapat digunakan secara simultan untuk keperluan transmisi maupun penerimaan sinyal.

2. Time Division Duplex (TDD)

Dalam suatu komunikasi radio dimungkinkan penggunaan secara bersama suatu channel berdasarkan pembagian yang dilakukan pada domain waktu. Atas dasar pemikiran inilah yang membuat TDD dapat digunakan sebagai metode full duplex dalam menyelenggarakan suatu komunikasi dua arah yang bersifat simultan.
Masing-masing pengguna mempunyai dua channel yaitu forward dan reverse yang terbentuk dari alokasi slot-slot waktu, sehingga TDD mengijinkan dua channel tersebut terletak pada band frekuensi yang sama. Suatu slot waktu akan dipisahkan untuk digunakan sebagai channel forward dan channel reverse . Sehingga dengan demikian dua keperluan yang berbeda yaitu transmisi dan penerimaan sinyal dapat ditangani oleh dua channel. Sebenarnya TDD bukan merupakan full duplex secara penuh, lebih tepat jika dikatakan bahwa TDD merupakan semi full duplex. Hal ini dikarenakan bahwa TDD tidak dapat melayani komunikasi yang simultan pada saat waktu yang bersamaan.
Syarat agar metode duplex TDD dapat digunakan dalam suatu sistem komunikasi adalah bahwa laju data transmisi pada suatu channel harus lebih besar dari laju data dari pengguna. Sesuai dengan standar IMT-2000, maka UMTS menggunakan metode duplex baik FDD maupun TDD. Metode duplex FDD dan TDD masing-masing mempunyai kelemahan dan kelebihan tersendiri apabila diaplikasikan dalam suatu area. UMTS akan mengambil keunggulan dari masing-masing metode duplex tersebut untuk diterapkan pada area pelayanannya yang sesuai sehingga dengan demikian efisiensi akan didapatkan.
Untuk memberikan pelayanan terhadap suatu area secara maksimal danefisien maka area pelayanan dari UMTS terbagi atas sel-sel kecil dan sel-sel besar. Dimulai dari pikosel, mikrosel, makrosel hingga sel yang bersifat global yang pelayanannya menggunakan satelit. Penggunaan dua metode duplex tersebut didasarkan atas pembagian ruang lingkup pelayanan dari UMTS.

3. Wave Division Duplexing (WDD)

Wave Division Duplexing (WDD) yaitu duplexing menggunakan panjang gelombangnya yang dibagi-bagi.
